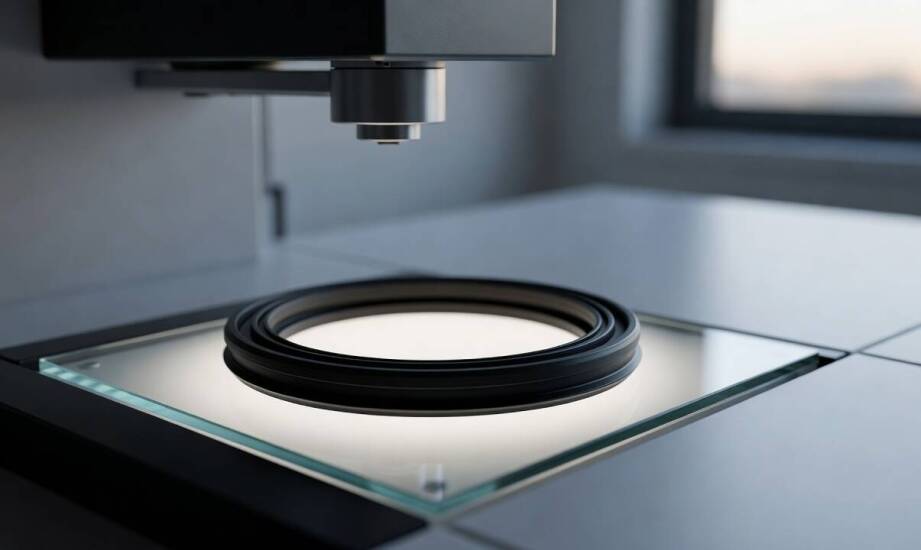

Wie entsteht eine technische Dichtung – von der Dokumentation bis zur stabilen Serienproduktion?

In der Automobilindustrie, Medizintechnik, Elektronik oder Haushaltsgerätebranche besteht häufig Bedarf an technischen Dichtungen mit individueller Geometrie und spezifischen Materialanforderungen. Konstrukteure stehen oft vor der Herausforderung, dass Standardlösungen aufgrund begrenzter Einbauräume, aggressiver Medien oder anspruchsvoller Betriebsbedingungen nicht ausreichen.

Auch lesenswert: Warum sind Edelstahlgeländer eine Investition für Jahre?

Der Ausfall eines scheinbar einfachen Elastomerbauteils kann eine komplette Produktionslinie stoppen oder kostspielige Schäden am Endprodukt verursachen. Deshalb müssen technische Dichtungen exakt an ihre spätere Anwendung angepasst werden und über tausende Lastzyklen zuverlässig funktionieren.

Auch lesenswert: Vielfalt der Designs von Schiebetoren auf dem Markt

Der Entwicklungsprozess erfordert eine enge Zusammenarbeit zwischen Konstrukteuren und Werkstoffspezialisten. Der Weg von der ersten Skizze bis zur stabilen Serienfertigung ist ein komplexer technischer Prozess. Grundlage dafür sind eine präzise Analyse des Einbauorts, der Belastungen und der Umgebungsbedingungen. Häufig gehören dazu mehrere Prototypen- und Testphasen. Bereits das Übersehen eines einzigen kritischen Parameters in der frühen Entwicklungsphase kann später zu funktionalen Problemen im Gesamtsystem führen.

Auch lesenswert: Die Rolle polnischer Fenster bei der Reduzierung des Energieverbrauchs in Haushalten

Welche Daten aus der technischen Dokumentation sind unverzichtbar?

Die technische Dokumentation bildet die Grundlage des gesamten Entwicklungsprozesses. Kunden müssen deutlich mehr Informationen bereitstellen als lediglich ein 3D-Modell oder eine technische Zeichnung.

Von zentraler Bedeutung sind exakte Abmessungen einschließlich der geforderten Toleranzen, da diese über die Passgenauigkeit und die notwendige Vorspannung der Dichtung entscheiden.

Ebenso wichtig ist eine präzise Beschreibung des Einsatzmediums. Die Angabe „Kontakt mit Flüssigkeiten“ reicht nicht aus. Ob die Dichtung mit Kraftstoffen, Schmierstoffen, Säuren, Heißdampf oder lebensmitteltauglichen Medien in Berührung kommt, beeinflusst die Materialauswahl grundlegend.

Ein weiterer entscheidender Faktor ist das Betriebsprofil. Die Anforderungen unterscheiden sich deutlich, je nachdem, ob die Dichtung in einer statischen Anwendung eingesetzt wird oder dynamischen Belastungen wie Reibung, zyklischer Kompression oder Hubbewegungen ausgesetzt ist.

Zusätzlich sollten folgende Angaben bereitgestellt werden:

• Temperaturbereich,

• mögliche Druckspitzen,

• mechanische Belastungen,

• erwartete Lebensdauer,

• branchenspezifische Normen und Zulassungen.

Viele Projekte werden lediglich mit einer allgemeinen Materialvorgabe angefragt. Dies reicht in der Praxis häufig nicht aus, da verschiedene Mischungen derselben Elastomergruppe völlig unterschiedliche mechanische und physikalische Eigenschaften aufweisen können.

Deshalb beginnt ein professioneller Dichtungshersteller die Entwicklungsarbeit mit einer detaillierten Analyse der tatsächlichen Einsatzbedingungen.

Werkstoffspezialisten wählen anschließend eine geeignete Rezeptur und passen diese bei Bedarf durch Füllstoffe, thermische Stabilisatoren oder spezielle Vernetzungssysteme an. Dadurch können beispielsweise eine hohe Elastizität bei niedrigen Temperaturen oder die Einhaltung von FDA-Anforderungen für medizinische und lebensmitteltechnische Anwendungen erreicht werden.

Vom ersten Prototyp bis zur Serienfertigung

Nach der Auswahl des geeigneten Werkstoffs folgt die praktische Testphase. Bevor kostenintensive Serienwerkzeuge gefertigt werden, entstehen häufig erste Musterteile und Kleinserien auf Prototypenwerkzeugen.

Mit diesen Bauteilen lassen sich Passgenauigkeit, Materialverhalten und Dichtwirkung unter realitätsnahen Bedingungen überprüfen.

Mögliche Anpassungen der Geometrie oder Materialstärke können zu diesem Zeitpunkt vergleichsweise einfach umgesetzt werden. Eine sorgfältige Analyse der Prototypen hilft dabei, potenzielle Konstruktionsfehler frühzeitig zu erkennen und spätere Probleme in der Serienfertigung zu vermeiden.

Die industrielle Herstellung präziser Elastomerkomponenten erfordert moderne Fertigungstechnologien und entsprechende Maschinenparks. Eine wichtige Rolle spielt dabei unter anderem die Verarbeitung von Flüssigsilikon (LSR).

LSR-Spritzguss ermöglicht eine hohe Maßhaltigkeit und Prozessstabilität, kurze Zykluszeiten und erfüllt hohe Anforderungen an Sauberkeit und Reproduzierbarkeit. Larkis fertigt unter anderem LSR-Spritzgussteile sowie Dichtungen aus Silikon und Gummi für zahlreiche Industriebereiche.

Vor der Freigabe für die Serienproduktion werden die Bauteile typischerweise anhand verschiedener Qualitätsmerkmale geprüft, darunter:

• Härte (Shore A oder IRHD),

• Zugfestigkeit,

• Druckverformungsrest,

• Maßhaltigkeit,

• optische Qualität.

Von der Werkzeugfertigung bis zur Qualitätskontrolle aus einer Hand

Eine reibungslose Umsetzung solcher Projekte hängt maßgeblich von der Erfahrung und den technischen Möglichkeiten des Lieferanten ab.

Larkis ist ein Familienunternehmen, das seit 1989 Dichtungen sowie technische Formteile aus Elastomeren entwickelt und produziert. Zum Leistungsspektrum gehören unter anderem die CNC-Bearbeitung für Werkzeugbau, Extrusion, Spritzguss sowie die Herstellung kundenspezifischer Lösungen.

Die kontinuierliche Überwachung von Produktions- und Qualitätsprozessen sowie eigene Prüfkapazitäten unterstützen die Einhaltung der Anforderungen internationaler Industriebranchen. Das Unternehmen arbeitet nach einem Qualitätsmanagementsystem auf Basis von ISO 9001 und legt besonderen Wert auf Wiederholgenauigkeit und Prozesssicherheit.

Maßgeschneiderte Dichtungen als langfristiger Wettbewerbsvorteil

Die Entwicklung einer individuell ausgelegten Dichtung bietet insbesondere dort Vorteile, wo Standardprodukte wiederkehrende Ausfälle, Leckagen oder hohe Wartungskosten verursachen.

Obwohl kundenspezifische Lösungen zunächst zusätzliche Entwicklungsarbeit und Werkzeugkosten erfordern, können sie langfristig die Betriebskosten reduzieren und die Lebensdauer von Maschinen und Geräten verlängern.

Der Erfolg eines solchen Projekts basiert auf dem Zusammenspiel aus präzise definierten Anforderungen, geeigneter Materialauswahl, umfassender Erprobung und einer konsequent überwachten Serienfertigung.

Eine stabile Produktionstechnologie stellt sicher, dass auch tausende oder Millionen von Bauteilen dieselben mechanischen Eigenschaften und Dichtfunktionen aufweisen.
